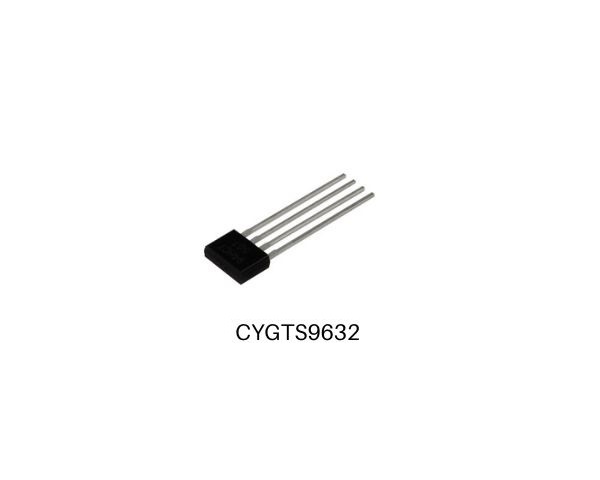

Hochempfindlicher Geschwindigkeitssensor IC CYGTS9632 mit zwei Quadraturausgängen, Ausgangssignal: Dual Quadratureausgänge, Versorgungsspannung: 3.8 V ~ 24 V DC
| Anzahl | Stückpreis |
|---|---|
| Bis 9 |
5,51 €
|
| Ab 10 |
4,59 €
|
| Ab 20 |
3,83 €
|
| Ab 50 |
3,49 €
|
| Ab 100 |
3,31 €
|
| Ab 200 |
3,15 €
|
| Ab 500 |
3,01 €
|
Versandfertig, Lieferzeit 1-3 Werktage
für Mengen bis zu 72 St.,
Lieferzeit 3-4 Wochen für mehr
Produktinformationen "Hochempfindlicher Geschwindigkeitssensor IC CYGTS9632 mit zwei Quadraturausgängen, Ausgangssignal: Dual Quadratureausgänge, Versorgungsspannung: 3.8 V ~ 24 V DC"

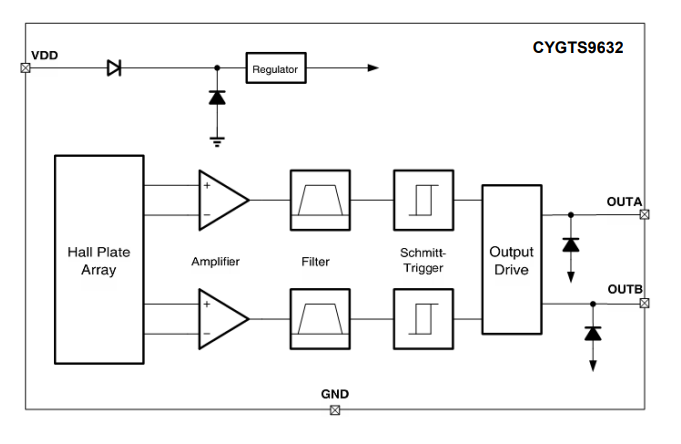

Der CYGTS9632 ist ein differentieller Hall-Effekt Sensor IC mit zwei unabhängigen Kanälen, die Rechtecksignale ausgeben. Der IC bietet hohe Sensitivität, hervorragende Temperaturstabilität und symmetrische Thresholds, womit stabile Tastgrade erreicht werden können. Die integrierte Schaltung reagiert auf sich ändernde differentielle Magnetfelder, die durch rotierende Ringmagnete oder eisenhaltige Zielobjekte entstehen, sobald sie mit Magnete gekoppelt werden. Durch die Nutzung des A und B Rechtecksignals ist der IC besonders für die Geschwindigkeitsmessung und Richtungserkennung von magnetischen Ringen oder ferromagnetischen Zahnräder geeignet. Der IC wird von einem 4-Pin Plastik SIP umhüllt. Das Gehäuse ist bleifrei und besitzt eine matte Blechrahmenbeschichtung.
Produkteigenschaften
- Zwei unabhängige digitale Rechtssignal A/B-Ausgänge
- Genaue Nulldurchgangsschaltpunkte
- Vorinduktion des Nord- und Südpols möglich
- Großer Luftspalt
- Versorgungsspannungsbereich zwischen 3.8V und 24V
- Geringer Stromverbrauch 6.5mA (typisch)
- Breiter Betriebstemperaturbereich zwischen -40°C und150°C
- Schutzt vor Überspannung in allen PIN's
- Rückstromschutz im Versorgungsspannungs-PIN (VDD)
- Output-Schutz gegen elektrische Störungen
Anwendungen
Automobile und Schwerkraftlastwagen:
- Nockenwellen- und Kurbelwellengeschwindigkeit und -position
- Datenübertragungsgeschwindigkeit
- Tachometer
- Antriebssteuerung und Blockierschutz
Industrielle Anwendung:
- Geschwindigkeit eines Kettenrads
- Geschwindigkeit und Hub des Kettentransportbands
- Melder einer Abstellvorrichtung
- Hochgeschwindigkeits- und günstige Schalter
- Tachometer, Zähler.

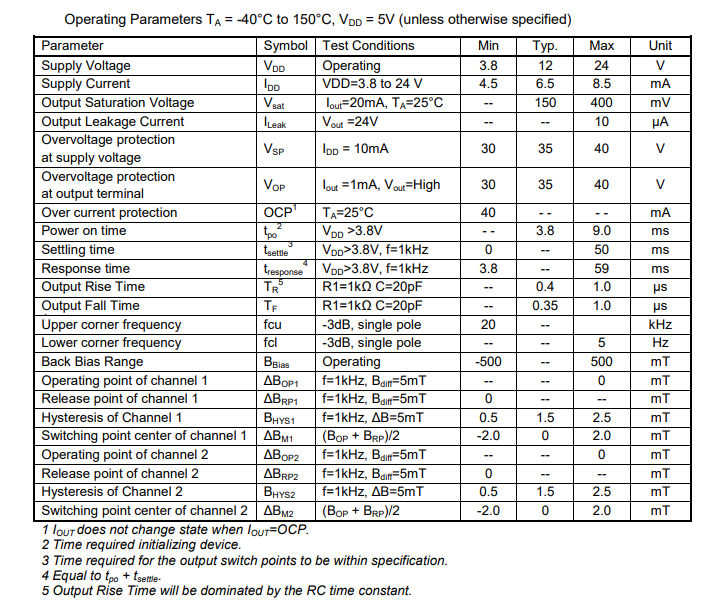

| Anlauf/Abfallszeit: | 0.4µs / 0.35µs |
|---|---|
| Ausgangssignal: | Dual Quadrature Outputs |
| Betriebstemperatur: | -40°C~ +150°C |

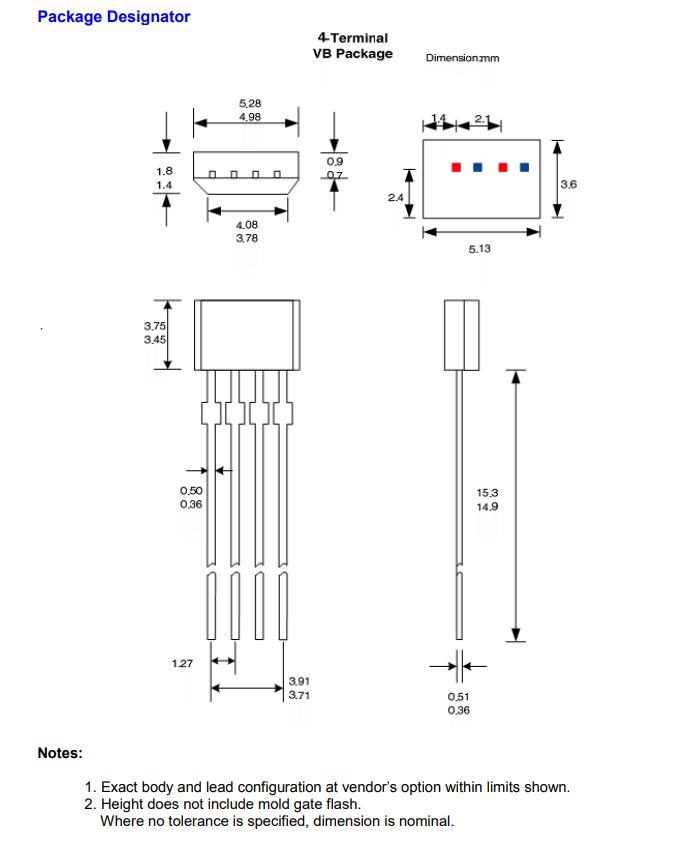

| Gehäuse/Größe: | SIP4/5.13x3.6x1.6mm |
| Schaltabstand: | 0.2mm ~ 2.0mm |
| Versorgungsspannung: | 3.8V ~ 24V DC |
| Vormagnetisierungsfeld: | -500~500mT |
Hersteller:
Unternehmensname: ChenYang Technologies GmbH & Co.KG
Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland
E-Mail: info@chenyang.de
Telefon: +49 8121 2574100
