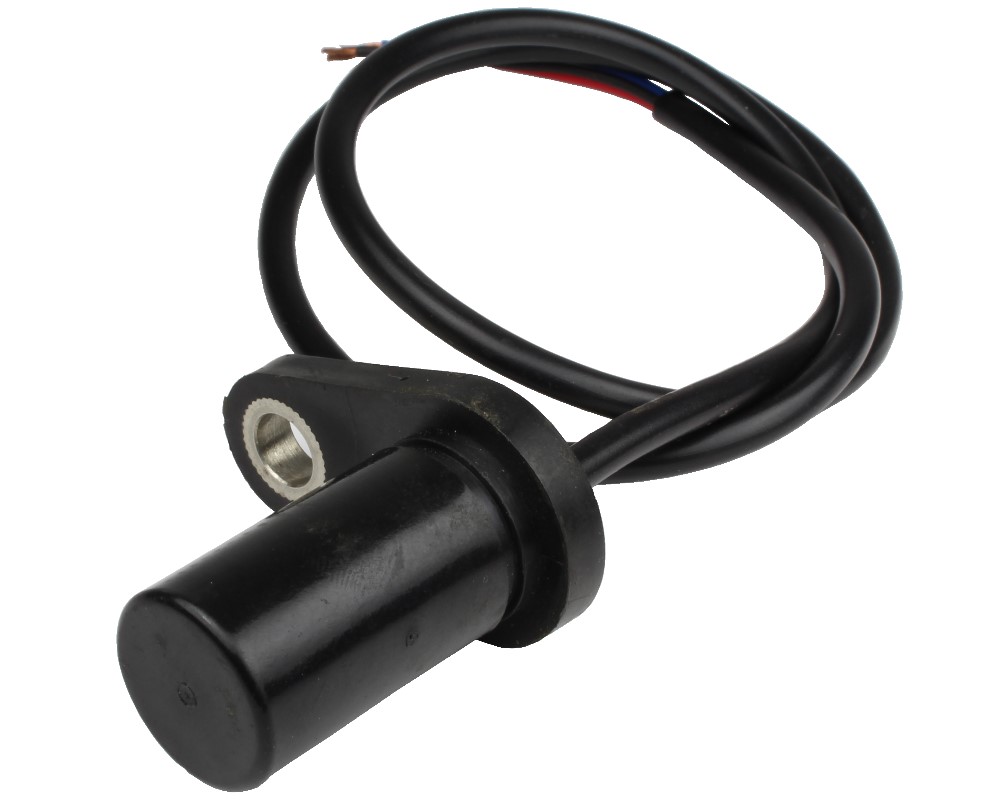

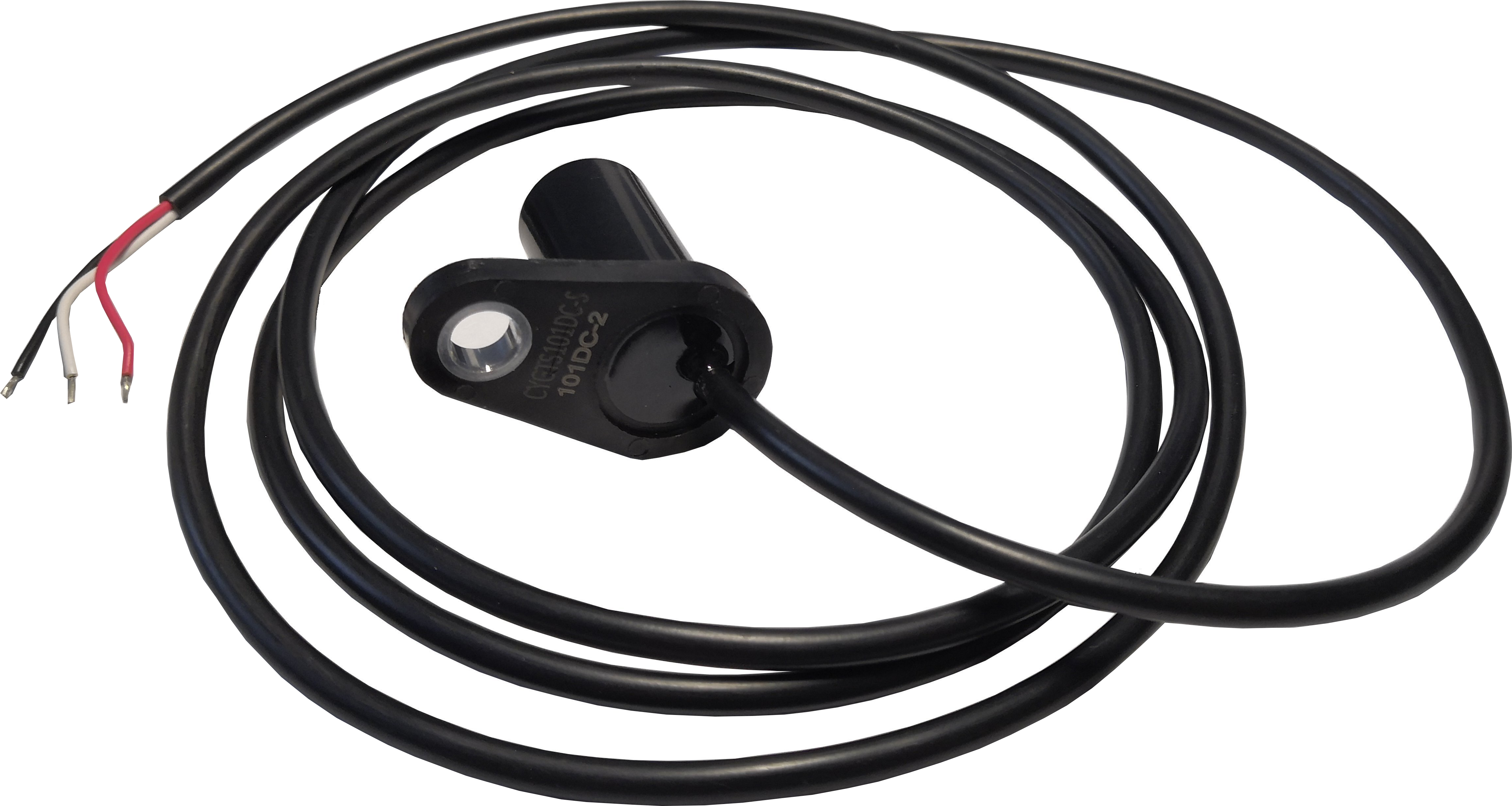

Hall Effekt Zahnradsensor CYGTS101DC-S, Ausgangssignal: NPN (OC), Versorgungsspannung: 4.5 V ~ 24 V DC, Alternative für: 1GT101DC, 1GT103DC, 1GT105DC (Honeywell)

Der CYGTS101DC-S Hall-Effekt Zahnradsensor verwendet einen Bias-Magnet und einen Halleffekt IC (integrierter Schaltung), um die Drehbewegungen eines eisenhaltigen Messzahnrads präzise zu detektieren. Dieser Zahnradsensor IC ist mit dem Magneten und einem diskreten Kondensator, zum Schutz vor Umwelteinflüssen und zur kostengünstigen Installation, in Kunststoff versiegelt. Der Zahnradsensor IC arbeitet dabei mit der Detektion des differenziellen Magnetfelds. Das Gerät arbeitet unter einer Versorgungsspannung von 4.5 bis 24VDC und besitzt einen standardmäßigen Verpolschutz der Versorgungsspannung. Dadurch wird der Sensor nicht beschädigt, falls er versehentlich in die falsche Richtung verdrahtet wird. Das Ausgangsignal ist digital und stromziehend (offener Kollektor, NPN).

Der Sensor CYGTS101DC-S kann – abhängig von der jeweiligen Anwendung – als möglicher Ersatz bzw. Vergleichstyp für 1GT101DC, 1GT103DC und 1GT105DC in Betracht kommen. Die genannten Vergleichstypen dienen ausschließlich der Identifikation und dem Vergleich. Bitte prüfen Sie die Eignung anhand der technischen Daten.

Sollten Sie andere Kabellängen benötigen, so kontaktieren Sie uns über unseren Kontaktformular.

Eigenschaften

• Detektieren eisenhaltiger Metallgegenstände
• digitaler, stromziehender Ausgang (offener Kollektor, NPN)
• Gutes Signal-Geräusch Verhältnis
• Exzellente Langsamlauftüchtigkeit
• Amplitude des Ausgangs nicht abhängig von RPM
• schnelle Arbeitsgeschwindigkeit, über 20kHz
• EMI resistent
• Verpolschutz und Schutz vor Störgrößen
• breiter Betriebstemperaturbereich: -40°C ~ +135°C/150°C.

Anwendungen

Automobile und Schwerkraftlastwagen:

• Nockenwellen- und Kurbelwellengeschwindigkeit und -position
• Datenübertragungsgeschwindigkeit
• Tachometer
• Antriebssteuerung und Blockierschutz

Industrielle Anwendung:

• Geschwindigkeit eines Kettenrads
• Geschwindigkeit und Hub des Kettentransportbands
• Melder einer Abstellvorrichtung
• Hochgeschwindigkeits- und günstige Schalter
• Tachometer, Zähler.
