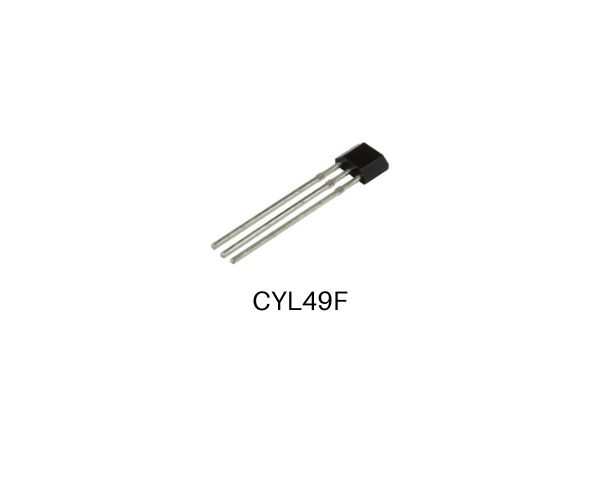

Linearer Hall-Effekt Sensor Ics CYL49F, Max. Sensitivität: 17-24 (mV/mT) , Messbereich: 100mT

Vorschau: Linearer Hall-Effekt Sensor Ics CYL49F, Max. Sensitivität: 17-24 (mV/mT) , Messbereich: 100mT Vorschau: Linearer Hall-Effekt Sensor Ics CYL49F, Max. Sensitivität: 17-24 (mV/mT) , Messbereich: 100mT Vorschau: Linearer Hall-Effekt Sensor Ics CYL49F, Max. Sensitivität: 17-24 (mV/mT) , Messbereich: 100mT
Linearer Hall-Effekt Sensor Ics CYL49F, Max. Sensitivität: 17-24 (mV/mT) , Messbereich: 100mT
Linearer Hall-Effekt Sensor Ics CYL49F, Max. Sensitivität: 17-24 (mV/mT) , Messbereich: 100mT
Linearer Hall-Effekt Sensor Ics CYL49F, Max. Sensitivität: 17-24 (mV/mT) , Messbereich: 100mT

Menge Stückpreis
bis 9 1,24 € *
ab 10 1,04 € *
ab 20 0,86 € *
ab 50 0,71 € *
ab 100 0,60 € *
ab 200 0,50 € *
ab 500 0,42 € *
ab 1000 0,36 € *
ab 3000 0,30 € *

Preise inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Beschreibung Technische Eigenschaften Datenblätter
Beschreibung
Der CYL49F ist ein kleiner, vielseitiger, linearer Hall-Effekt Sensor, der durch das Magnetfeld... mehr
Menü schließen
Linearer Hall-Effekt Sensor Ics CYL49F, Max. Sensitivität: 17-24 (mV/mT) , Messbereich: 100mT

Der CYL49F ist ein kleiner, vielseitiger, linearer Hall-Effekt Sensor, der durch das Magnetfeld eines Permanentmagneten oder eines Elektromagneten bedient wird. Die Ausgangsspannung wird von der Versorgungsspannung bestimmt und variiert proportional zur Stärke des Magnetfeldes. Die integrierte Schaltung weist einen geräuscharmen Ausgang auf, der es unnötig macht, externe Filter zu verwenden. Um die Temperaturstabilität und die Genauigkeit zu erhöhen werden Präzisionswiderstände verwendet. Der Betriebstemperaturbereich des linearen Hall- Sensors liegt zwischen -40°C und 105°C. Er ist geeignet für kommerzielle, kundenbezogene und industrielle Anwendungen.

Eigenschaften

  • sehr kleine Bauweise
  • Energieverbrauch von 3mA bei Vcc= 5V, energieeffizient
  • eine Stromquelle am Ausgang
  • linearer Ausgang für Flexibilität im Schaltungsdesign
  • niedriger Lärmpegel am Ausgang macht Verwendung eines Filters unnötig
  • ein stabiler und präziser Ausgang
  • Temperaturbereich von -40℃ bis 105℃
  • Reaktion auf positives und negatives Magnetfeld
  • maximale momentane Versorgungsspannung bis zu 50V
  • hohe ESD Wertung: menschliches Körpermodell: 6000V, Maschinenmodell: 600V

Anwendungen

  • Stromflußerkennung
  • Motorkontrolle
  • Positionserkennung
  • Ablesung eines Magnetcodes
  • Erkennung von eisenhaltigen Materalien
  • Vibrationserkennung
  • Erkennung der Flüssigkeitsstandes
  • Gewichtserkennung
  • Polerkennung
Technische Eigenschaften
mehr
Menü schließen
Ruheausgangsspannung: 2.30 V ~ 2.70 V
Messbereich: 100mT

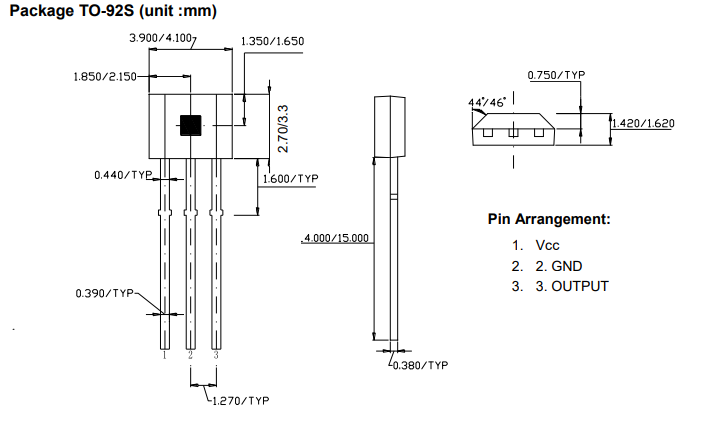

Gehäuse/Größe: TO92/4.0x3.0x1.5mm
Max.Sensitivität: 17.0 ~ 24.0 mV/mT
Max. Versorgungsstrom/-spannung: 8 mA/10 V
Betriebstemperatur: -40°C ~ +105°C
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
