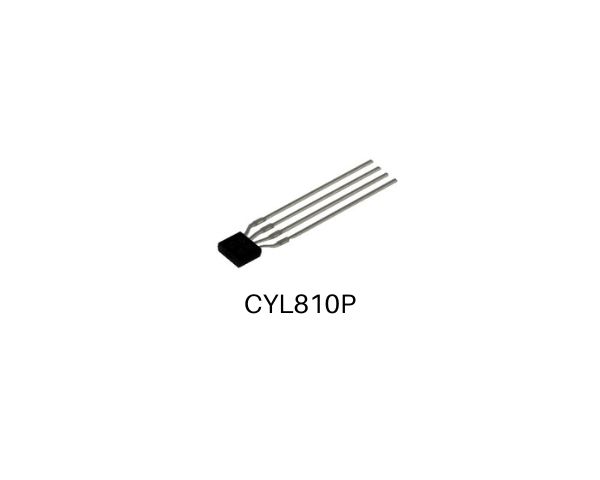

Programmierbarer linearer Hall-Effekt-Sensor IC CYL810P

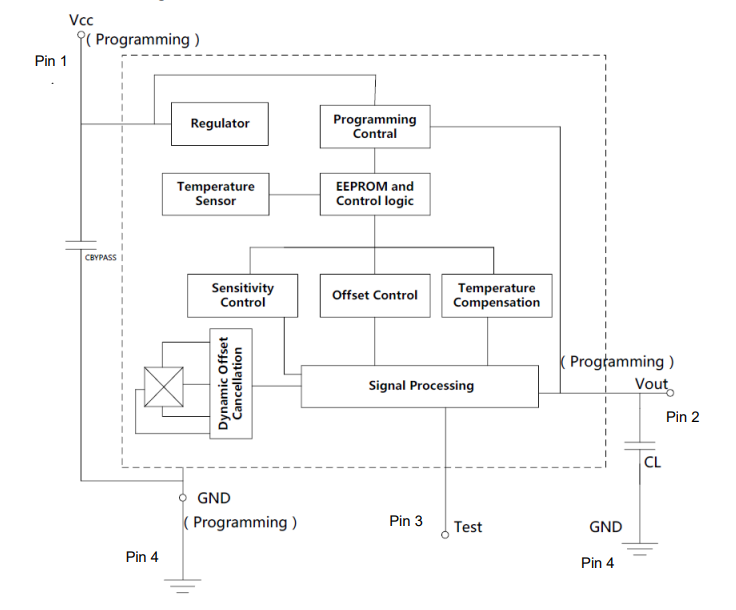

Der CYL810P ist ein monolithischer programmierbarer Hall-Effekt-Linearsensor, der in einem fortschrittlichen BCD-Prozess (BIPOLAR-CMOS-DMOS, Bipolar-Complementary Metal Oxide Semiconductor- Dual Diffusion Metal Oxide Semiconductor) hergestellt wird und einen hochempfindlichen Hall-Sensor, eine hochpräzise Hall-Temperaturkompensationseinheit, einen Hall-Signal-Vorverstärker, einen Oszillator, eine dynamische Verstimmungsschaltung und ein Verstärker-Ausgangsmodul umfasst. Er bietet eine effizientere AC/DC Magnetfeld-Erfassungslösung für einen breiten Anwendungsbereich in Kommunikations-, Industrie- und Verbraucherelektronikgeräten. Der Sensor CYL810P verfügt über eine überstromgeschützte dynamische Offset-Unterdrückungstechnologie mit hoher Bandbreite und einem statischen Ausgang, der bei 50% VCC oder festen 2,5V bei Abwesenheit eines Magnetfelds wählbar ist. Die integrierte interne dynamische Offset-Unterdrückungsschaltung macht die Empfindlichkeit des ICs unbeeinflusst von externen Belastungen und mechanischen Spannungen im IC-Gehäuse. Die Ausgangsspannung des CYL810P ist proportional zur angelegten Magnetfeldstärke und kann am Stromversorgungspin programmiert werden, um die IC-Empfindlichkeit und die statische NullfeldAusgangsspannung einzustellen und so die Leistung in der endgültigen Anwendung zu verbessern.

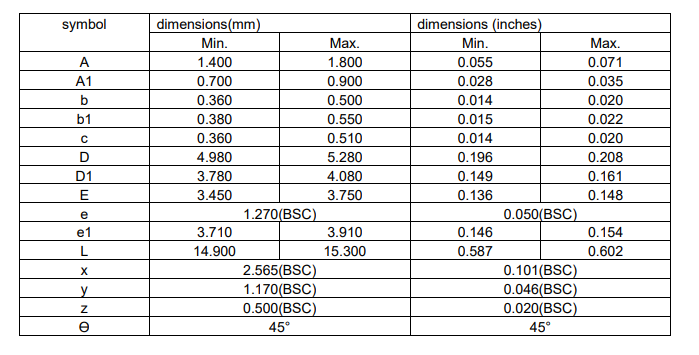

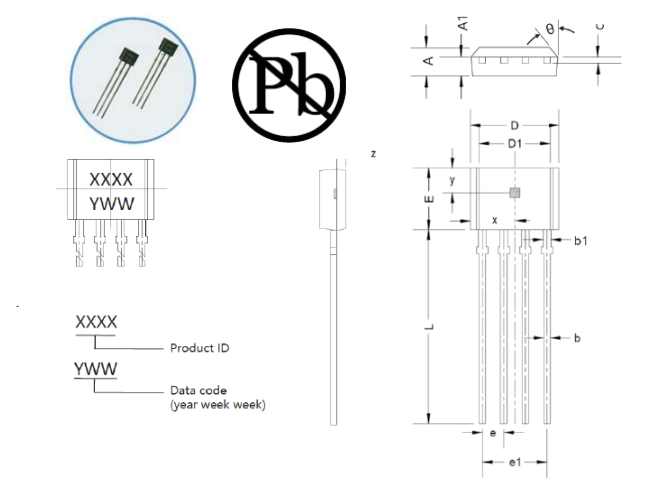

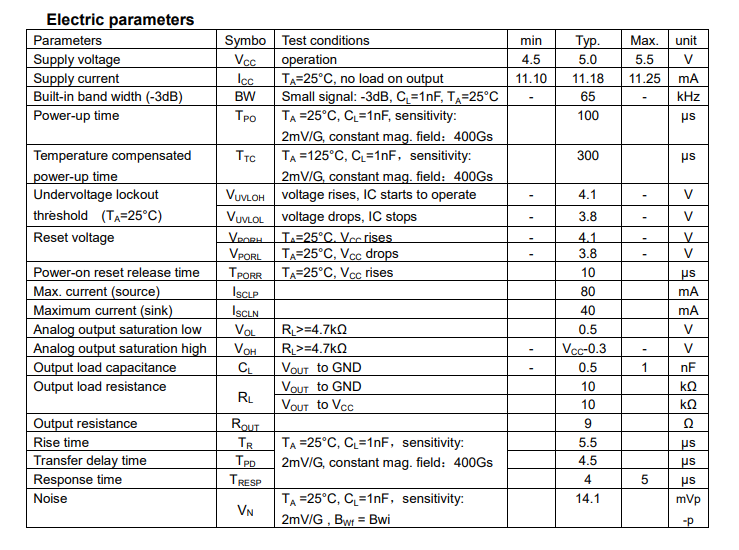

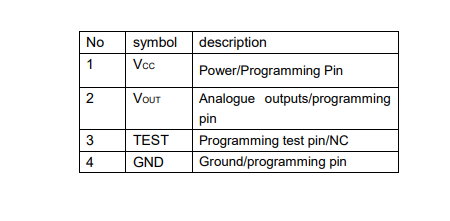

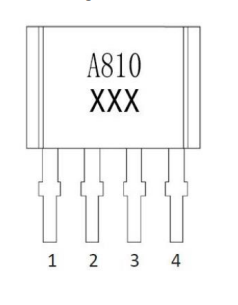

Eigenschaften

• Einzelchip programmierbar
• Genauigkeit (typisch): ±1mv @25°C
• Hohe Linearität: ±0,1% bei 25°C
• Hohe Frequenzbandbreite: 65kHz
• Antwortzeit am Ausgang: 4µs (typisch)
• Temperaturbereich: -40°C ~ 125°C
• Stabilität über den Betriebsbereich: 1,6% @25°C ~125°C, 2,5% @ -40°C ~ 25°C
• Rauscharmer analoger Signal; hohe Störungsunempfindlichkeit
• Hohe Widerstandsfähigkeit gegenüber mechanischer Belastung, Magnetfeldparameter unabhängig von äußeren Druck
• ESD (HBM) 5kV
• ROSH zugelassen: (EU) 2015 / 863

Anwendungen

• Stromabtastung (Stromwandler)
• Positionserfassung
• Magnetische Codelesung
• Motorsteuerung
• Motorphasenstromerfassung (Motorsteuerung)
• Fotovoltaik-Wechselrichter
• Systeme zur Erkennung von Batterielasten
• Drehzahlerfassung
• Wechselrichter-Stromerfassung
• Schaltende Stromversorgungen
• Überlastschutzeinrichtungen
