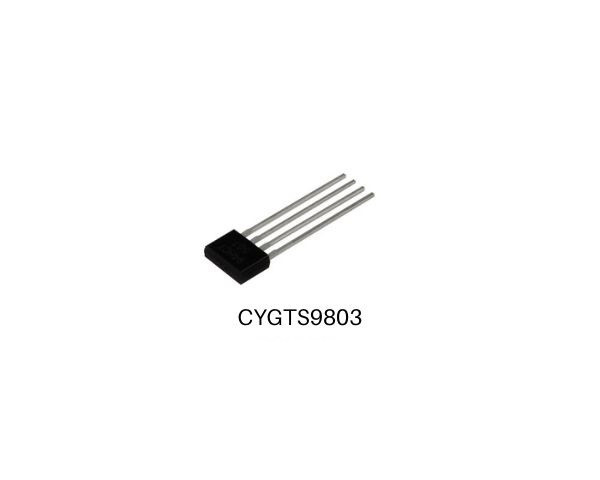

Selbsteinstellender Halleffekt Zahnradsensor IC CYGTS9803 mit Zwei-Kanal-Ausgang, Ausgangssignal: Zwei-Kanal, Versorgungsspannung: 4,5 ~ 24 V DC
| Anzahl | Stückpreis |
|---|---|
| Bis 9 |
4,96 €
|
| Ab 10 |
4,14 €
|
| Ab 20 |
3,44 €
|
| Ab 50 |
3,13 €
|
| Ab 100 |
2,99 €
|
| Ab 200 |
2,84 €
|
| Ab 500 |
2,71 €
|
Versandfertig, Lieferzeit 1-3 Werktage
für Mengen bis zu 697 St.,
Lieferzeit 3-4 Wochen für mehr
Produktinformationen "Selbsteinstellender Halleffekt Zahnradsensor IC CYGTS9803 mit Zwei-Kanal-Ausgang, Ausgangssignal: Zwei-Kanal, Versorgungsspannung: 4,5 ~ 24 V DC"

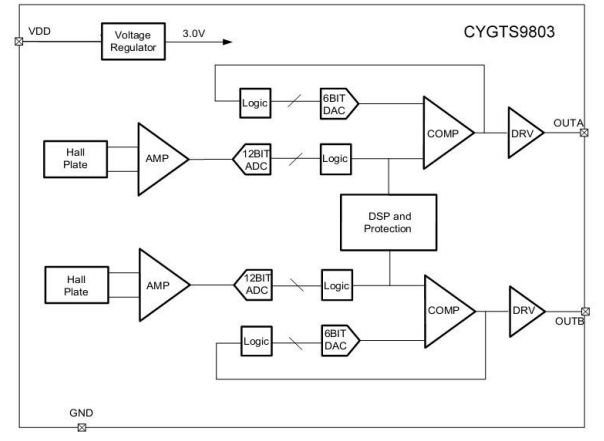

Der Sensor CYGTS9803 ist ein Zweikanal-Zahnradsensor mit zwei Hall- Sensorelementen, jeweils einem separaten digitalen Ausgang für Geschwindigkeitsmessung und für die Richtungserkennung. Der Sensor hat keine Chopper-Verzögerung. Er verwendet zwei Hall-Platten, die resistent gegen rotierende Ausrichtungsprobleme sind. Der Bias-Magnet kann 1000GS bis 4000Gs aufweisen. Wird das Signal abgetastet, erkennt die Logik eine Erhöhung oder Verringerung der Flussdichte. Die ZweikanalAusgänge (OUTA und OUTB) werden im Sensor zur Verfügung gestellt. Der Ausgang OUTA wird auf BOP eingeschaltet, nachdem der magnetische Fluss den Höhepunkt erreicht hat und um einen Betrag gleich der Hysterese gesenkt wird. Ebenso wird der Ausgang OUTA auf BRP ausgeschaltet, nachdem der Fluss den Minimalwert erreicht und ein Zusatzbetrag gleich der Hysterese zugenommen hat. Der Ausgang OUTB hat die gleiche Funktion wie OUTA. Aufgrund der Fluss-Phasen-Sequenzierung, gibt es eine Phasenverschiebung zwischen OUTA und OUTB, die zur Bestimmung der Drehrichtung des Messzahnrads verwendet werden kann.
Eigenschaften
- Hohe Empfindlichkeit
- Zwei übereinstimmende Halleffekt-Schalter auf einem Chip
- 1,4 mm Hall-Element Abstand
- Doppelkanal-Ausgangssignal
- Wahre NULL Drehzahlerfassung
- Kurzschluss-Schutz
- Unempfindlich gegen Orientierung
- Breiter Betriebsspannungsbereich
- Selbsteinstellender magnetischer Bereich
- Hoher Drehgeschwindigkeitsbetrieb
- Keine Chopper-Verzögerungs-Anwendungen
- RoHS-konform
Anwendungen
Automobile und Schwerkraftlastwagen:
- Nockenwellen- und Kurbelwellengeschwindigkeit und -position
- Datenübertragungsgeschwindigkeit
- Tachometer
- Antriebssteuerung und Blockierschutz
Industrielle Anwendung:
- Geschwindigkeit eines Kettenrads
- Geschwindigkeit und Hub des Kettentransportbands
- Melder einer Abstellvorrichtung
- Hochgeschwindigkeits- und günstige Schalter
- Tachometer, Zähler.

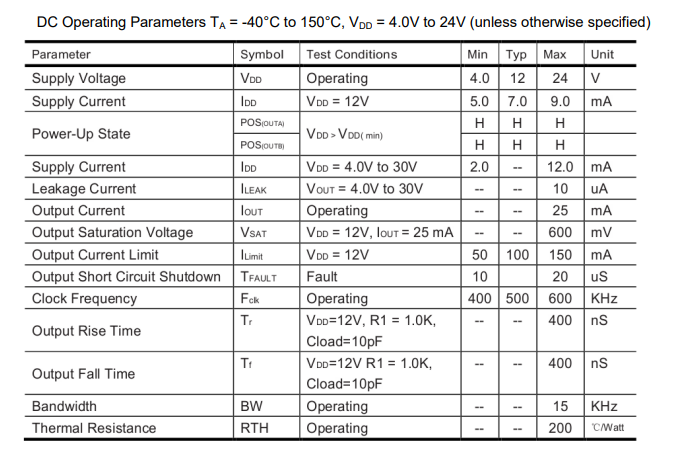

| Anlauf/Abfallszeit: | 0.4µs/0.4µs |
|---|---|
| Ausgangssignal: | Dual-Channel Outputs |
| Betriebstemperatur: | -40°C~ +150°C |

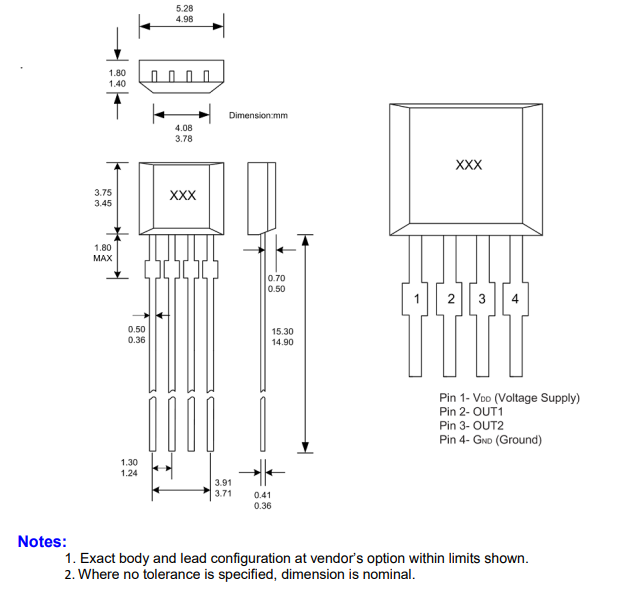

| Gehäuse/Größe: | SIP4/5.13x3.6x1.6mm |
| Schaltabstand: | 1.0mm ~ 3.0mm |
| Versorgungsspannung: | 4.5V ~ 24V DC |
| Vormagnetisierungsfeld: | 100~400mT |
Hersteller:
Unternehmensname: ChenYang Technologies GmbH & Co.KG
Adresse: Markt Schwabener Str. 8; 85464 Finsing; Deutschland
E-Mail: info@chenyang.de
Telefon: +49 8121 2574100
