Verriegelte zweipolige Hall-Effekt Schalter CYD3601, Versorgungsspannung: 2.5V -18V, Versorgungsstrom: 8mA, Betriebstemperatur: -40 ~+85°C

Vorschau: Verriegelte zweipolige Hall-Effekt Schalter CYD3601, Versorgungsspannung: 2.5V -18V, Versorgungsstrom: 8mA, Betriebstemperatur: -40 ~+85°C Vorschau: Verriegelte zweipolige Hall-Effekt Schalter CYD3601, Versorgungsspannung: 2.5V -18V, Versorgungsstrom: 8mA, Betriebstemperatur: -40 ~+85°C
Verriegelte zweipolige Hall-Effekt Schalter CYD3601, Versorgungsspannung: 2.5V -18V, Versorgungsstrom: 8mA, Betriebstemperatur: -40 ~+85°C
Verriegelte zweipolige Hall-Effekt Schalter CYD3601, Versorgungsspannung: 2.5V -18V, Versorgungsstrom: 8mA, Betriebstemperatur: -40 ~+85°C

Menge Stückpreis
bis 9 0,75 € *
ab 10 0,63 € *
ab 20 0,52 € *
ab 50 0,44 € *
ab 100 0,36 € *
ab 200 0,30 € *
ab 500 0,25 € *
ab 1000 0,20 € *
ab 3000 0,19 € *

Preise inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Gehäuse:

Beschreibung Technische Eigenschaften Datenblätter
Beschreibung
Der CYD3601 ist ein zweipoliger Hall-Effekt Schalter mit einem verriegelten digitalen Ausgang.... mehr
Menü schließen
Verriegelte zweipolige Hall-Effekt Schalter CYD3601, Versorgungsspannung: 2.5V -18V, Versorgungsstrom: 8mA, Betriebstemperatur: -40 ~+85°C

Der CYD3601 ist ein zweipoliger Hall-Effekt Schalter mit einem verriegelten digitalen Ausgang. Die integrierte dynamische Offset-Kompensation der Vorverstärkerstufe ermöglicht eine optimale symmetrische magnetische Erkennung. Dieser Hall-Effekt IC ist optimal für DC bürstenlose Lüfter-Anwendungen. Die Versorgungsspannung liegt bei 2.5V bis 18V.

Eigenschaften

  • Versorgungsspannung von 2.5V bis 18V
  • eingebaute, dynamische Offsetkompensation
  • Kompakte Größe, komfortable Installation
  • Hohe Ausgewogenheit und geringe
  • thermische Drift
  • Magnetische Erkennung
  • ROHS konform

Anwendungen

  • DC bürstenloser Motor
  • VCD/DVD Ladeprogramm,
  • CD/DVD-ROM
  • Kontaktlose Schalter
  • Abdeckungserkennung
  • Geschwindigkeitsmessung
  • Hausanwendung
  • Haussicherheit



Technische Eigenschaften
mehr
Menü schließen
Betriebstemperatur: -40°C ~ +85°C
Max. Versorgungsstrom/-spannung: 8 mA
Einschaltpunkt: 3.0 mT
Auslösepunkt: -3.0 mT
Hysteresis: 6.0 mT
Versorgungsspannung: 2.5V ~ 18V DC

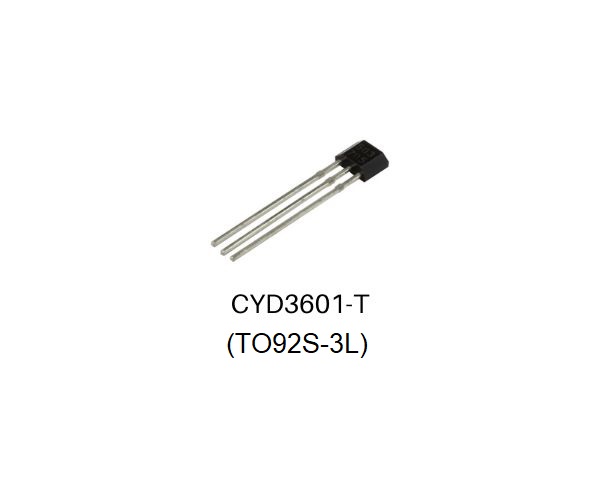

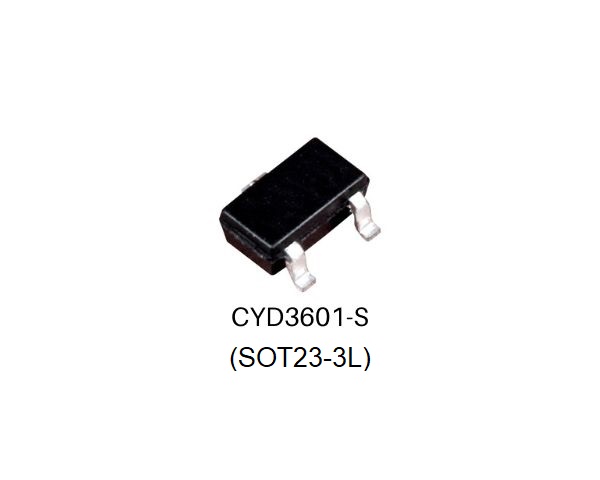

Gehäuse/Größe: SOT23/2.9x1.6x1.1mm, TO92/4.0x3.1x1.5mm
Datenblätter
mehr
Menü schließen
Datenblätter zum Herunterladen:
